Средние посевные комплексы «АГРАТОР-4800», «АГРАТОР-5400»

Ресурсосберегающая технология
Все больше земледельцев в России вслед за Западом стали практиковать минимальные технологии возделывания, а наиболее передовые из них — технологию прямого посева по стерне. Послеуборочные и предпосевные обработки были сокращены или полностью прекращены. Подобный образ ведения хозяйства выявил следующие преимущества:
снижение прямых затрат в 5 раз;
уменьшение в 5-7 раз потребности в тракторах, механизаторах и других работниках;
уменьшение до минимума организационных и управленческих затрат;
сведение до минимума зимнего ремонта техники.
В результате себестоимость производства тонны зерна снизилась до 1200 руб., а прибыль составила 3000руб./т.

При технологии прямого посева производится один-единственный проход по стерневому фону комбинированным посевным комплексом. За один проход производиться:

• сплошная обработка стерни рабочими органами культиваторного типа;
• механическое уничтожение сорняков;
• предпосевная подготовка почвы;
• посев полосой 12-15 см с внесением удобрений;
• боронование;
• прикатывание;

Расход топлива составляет не более 5 литров дизтоплива на гектар работ. Радикальное увеличение производительности труда, кратное уменьшение затрат на оплату труда, ГСМ и запчасти обеспечивают низкую себестоимость производства зерна. Только дизельного топлива экономиться более 1 млн. руб. на 1000 га.

Высокий урожай
Оптимальная технология прямого посева и уникальная конструкция агрегатов обеспечивают повышение урожайности на 20-30%.
Сев полосой в 15 см обеспечивает в 4 раза большую площадь питания и предотвращает непосредственный контакт семян и удобрений.
Рабочие органы культиваторного типа отлично подрезают сорняки и подготавливают необходимое семенное ложе.
Прикатывание только полосы посева обеспечивает прекрасный воздухообмен, уменьшает испарение влаги на 60%, препятствует развитию сорняков и образованию почвенной корки.
Двухбалансирная прикатывающая система создает равномерное давление на почву по всей ширине захвата и обеспечивает благоприятный контакт семян с почвой и оптимальные условия для развития всходов. Солнечный свет не проникает в почву и не приводит к преждевременному развитию листьев и прорастанию в разных направлениях.
Ликвидируется разрыв между культивацией и посевом.
Предотвращают водную и ветровую эрозию. Выравнивают поверхность поля за один два сезона. Сохраняется структура почвы.
Стерня и растительные остатки при любой засухе обеспечивают сохранение достаточной влаги в продуктивном почвенном слое.

Применение
Посев по поверхностно обработанному полю (минимальная технология)
Прямой посев по необработанной стерне (технология прямого посева)
Посев по вспаханному полю без предварительной культивации (технология комбинированного посева)
Посев озимых за один проход без предварительной обработки стерни
Сплошная обработка стерни на глубину до 12 см (технология минимальной основной обработки)
Сплошная обработка, культивация почвы
Сев озимых и культивация
Хорошее орудие для сева озимых. Сев производится за один проход по необработанному полю. Прекрасно работают как тяжелый стерневый культиватор на глубину до 14 см. Одновременно с культивацией проводит боронование, вычесывание сорняков и прикатывание обработанного участка. Полностью заменяет дисковые бороны и стерневые культиваторы.
Принцип работы

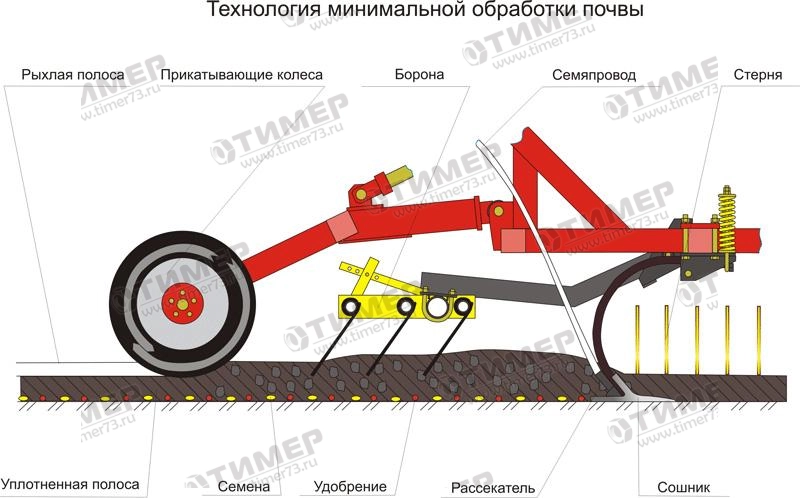

Стрельчатые лапы-сошники обрабатывают почву и формируют семенное ложе. Регулировка глубины производится при помощи изменения высоты передних опорных колес и перестановки регулировочных клипс на задних подъемных гидроцилиндрах. Семена и удобрения из бункера поступают на катушку дозатора, а затем в пневмопровод. Расход посевного материала регулируется при помощи регулировочных винтов. Под воздействием воздушного потока от вентилятора посевной материал поступает в распределитель, а затем по индивидуальным шлангам попадает к лапам-сошникам. После высева трехрядная встроенная пружинная борона заделывает полосу посева мульчированным слоем, а катки прикатывают полосу посева. Задние прикатывающие катки также выполняют роль опорных катков. Двухбалансирная подвеска опорно-прикатывающего устройства обеспечивает копирование самого сложного рельефа поля. Для загрузки семян и удобрений используется шнек-загрузчик посевного комплекса. Перевод в транспортное положение производится при помощи задней навески трактора и гидроцилиндров опорно-прикатывющего устройства.

Описание

ПНЕВМАТИЧЕСКИЕ ПОСЕВНЫЕ КОМПЛЕКСЫ «АГРОМАСТЕР» культиваторного типа предназначены для ресурсосберегающей технологии возделывания зерновых культур. Применение посевных комплексов «АГРОМАСТЕР» позволяет снизить себестоимость производства зерна до 1200 руб./т. Каждый посевной комплекс окупается за год три раза.

ПРИ РАЗРАБОТКЕ посевных комплексов «АГРОМАСТЕР» была поставлена следующая цель: изучив современные зарубежные машины сделать лучше, удобнее, прочнее, проще и дешевле. Так, возникло новое поколение посевных комплексов, вобравших в себя передовой мировой опыт, адаптированных к российским условиям эксплуатации и способных работать с отечественными тракторами и трактористами.

ЗА ОДИН ПРОХОД посевные комплексы выполняют полную разделку почвы или стерни, основную и предпосевную обработку, подготавливают идеальное семенное ложе, производят посев полосой 12-15 см, заделывают полосу посева мульчированным слоем, производят боронование посевов, вычесывает сорняки, и прикатывают полосу посева.

ГЛАВНОЕ ОТЛИЧИЕ посевных комплексов «АГРОМАСТЕР» заключается в том, что они обеспечивают отличное качество посевов при работе по стерне и на полях с большим количеством растительных остатков.
При применении ресурсосберегающих (беспахотных) технологий вся солома и растительные остатки остаются в верхнем слое почвы, что затрудняет работу сеялок. Семена могут попасть не на почву, а на солому, кроме того, почва с большим количеством растительных остатков плохо уплотняется. Поэтому при выборе посевных комплексов особое внимание надо обратить на способность посевного комплекса обеспечить качественную подготовку семенного ложа и качественное прикатывание посевного материала при наличии растительных остатков. Различные анкерные, дисковые и прочие слабые сошники, упрощенные прицепные прикатывающие устройства других посевных комплексов не справляются с большим количеством растительных остатков, и всходы получаются слабыми и неравномерными.
Посевные комплексы «АГРОМАСТЕР» специально разработаны для того, чтобы успешно справляться с любым количеством растительных остатков при посеве. Они отлично работают даже при прямом посеве без предварительной обработке стерни. Мощные лапы–сошники культиваторного типа на пружинных стойках отлично справляются с полной механической разделкой почвы и стерни. Семена и удобрения под сильным потоком воздуха вдуваются под разделанный почвенный слой и ложатся широкой полосой на подготовленное лапами-сошниками семенное ложе. Уникальное усиленное прикатывающее устройство обеспечивает интенсивное прикатывание полосы посева при любом количестве растительных остатков на поле. Получаются мощные и дружные всходы. Если требуются отличные всходы и гарантированный урожай при минимальной обработке и прямом посеве по стерне, то посевные комплексы «AGROMASTER» именно то, что нужно.

ОДНИМ ИЗ ПРЕИМУЩЕСТВ посевных комплексов «АГРОМАСТЕР» является посев широкой полосой в 12-15 см и прикатывание только полосы посева. Посев полосой в 4 раза увеличивает площадь питания и снижает вредное воздействие удобрений в начальной стадии развития растений. При прикатывании только полосы посева, междурядья остаются неприкатанными, что улучшает воздухообмен, уменьшает испарение влаги, препятствует развитию сорняков и образованию почвенной корки.

ЗА СЧЕТ СВОИХ АГРОТЕХНИЧЕСКИХ ПРЕИМУЩЕСТВ посевные комплексы «АГРОМАСТЕР» обеспечивает повышение урожайности на 20-25%.

Технология посева
Посевные комплексы «АГРОМАСТЕР» относятся к комбинированным агрегатам культиваторного типа и предназначены для прямого посева и минимальной технологии возделывания. Это истинные агрегаты для работы по ресурсосберегающей технологии. Они позволяют экономично решать весь комплекс работ по возделыванию зерновых культур. За один проход выполняется первичная и предпосевная обработка, уничтожаются сорняки, подготавливается необходимое семенное ложе, производится посев семян и удобрений полосой 12-15 см, посевной материал заделывается мульчой, производится боронование и прикатывание полосы посева. Междурядья остаются неприкатанными, что улучшает воздухообмен, уменьшает испарение влаги, препятствует развитию сорняков и образованию почвенной корки. Прикатывание полосы посева обеспечивает отличный контакт семян с почвой и создает великолепные условия для прорастания. В отличие от посева дисковыми сошниками и посева по «нулевой» технологии, семена и удобрения распределяются широкой полосой в 15 см, что увеличивает площадь питания в 4 раза и снижает вредное воздействие удобрений в начальной стадии развития растений. Все эти факторы обеспечивают повышение урожайности на 20-25%.Эффективны, как культиваторы для сплошной обработки почвы. Комплектуются собственным загрузчиком семян с приводом от гидросистемы трактора. Посевные комплексы «АГРОМАСТЕР» можно применять при любой технологии возделывания.

Преимущества
Уникальная конструкция прикатывающего устройства обеспечивает отличный контакт семян с почвой при самом большом количестве растительных остатков. Именно поэтому посевные комплексы «АГРОМАСТЕР» способны с необходимым качеством осуществлять посев по необработанной стерне
Мощные лапы-сошники обеспечивают качественную разделку почвы, формируют рыхлый мульчирующий слой и уничтожают всходы падалицы и сорняков
Прикатывание только полосы посева оставляет неприкатанными междурядья. В неприкатанных междурядьях не иссушается почва, не прорастают сорняки, не образуется почвенная корка и улучшается воздухообмен
Посев широкой полосой в 12-15 см обеспечивает в 4 раза большую площадь питания и сильно уменьшает прямой контакт семян с удобрениями
Экономическая эффективность
Посевные комплексы окупаются и приносят прибыль в первый же год использования. Каждый посевной комплекс окупается за год 3 раза. За счет применения технологии прямого посева себестоимость 1 тонны зерна снижается на 1000 рублей, а за счет использования более дешевой техники — на 900 рублей, за счет оптимизации предприятия и исключения накладных расходов — еще на 900-1000 руб. Общее снижение себестоимости при применении посевных комплексов «Agrator» достигает 2800-3000 рублей на тонну зерна в зависимости от урожайности. Один «АГРАТОР-8500» стоимостью около 1млн. 800 тыс. руб. приносит в год больше 4 млн. руб. прибыли. И это только экономическая сторона дела. Кроме того, резко снижается потребность в кадрах, в технике, тракторах, ГСМ, запчастях, в ремонтно-обслуживающих работах, исключается зимний ремонт.
Сев рапса и мелкосеменных культур
Посевные комплексы «АГРАТОР» превосходно осуществляют посев рапса и других мелкосеменных культур. Для этого необходимо заменить стандартные катушки высевающих аппаратов на специальные для посева рапса. За один проход производится предпосевная обработка, сев семян и удобрений на глубину заделки, заделка посевного материала, боронование и закрытие мульчирующим слоем почвы, интенсивное прикатывание полосы посева.
Устройство

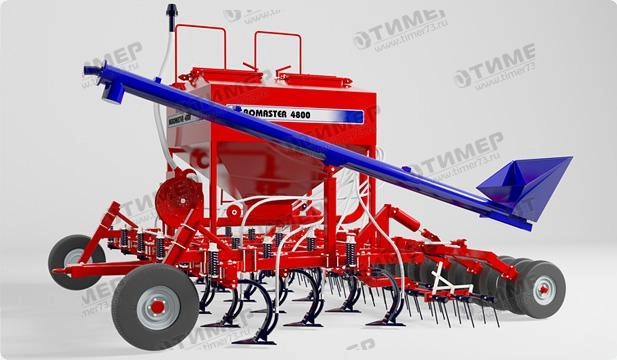

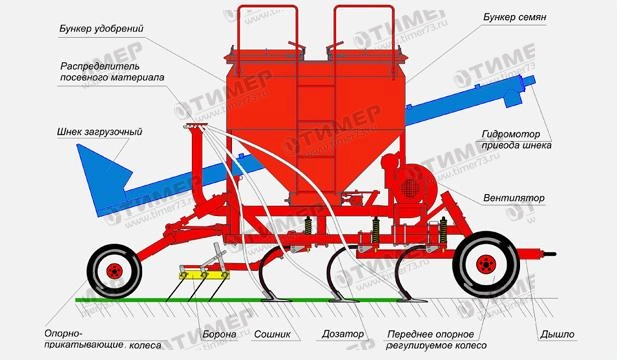

Основные составные части посевного комплекса: рама, бункер для семян и удобрений, стрельчатые лапы-сошники, трехрядная борона, двухбалансирное опорно-прикатывающее устройство, передние опорные колеса, пневматическая система высева семян и удобрений, загрузочный шнек, компьютер контроля процесса работы.

Уникальная и компактная конструкция
Уникальная двухбалансирная подвеска опорно-прикатывающих колес позволяет копировать самый сложный рельеф поля.
Встроенная трехрядная борона, совмещенные опорно-прикатывающие колеса обеспечивают компактность и мобильность посевного комплекса. Не требуется прицепных борон и катков.

Мощная рама
Тяжелая техника в комбинации с мощными тракторами ставит повышенные требования к стабильности конструкции рамы. Рама сварена из квадратных труб 100 Х 100 толщиной стенки 6 мм. Материал труб — высококачественная сталь 09Г2С. Сварка ведется на полуавтоматах с добавлением аргона. Работают только квалифицированные сварщики. Каждый шов проходит инструментальный контроль.

Трехрядная пружинная борона
Предназначена для выравнивания почвы пружинными зубьями, уменьшения гребнистости и создания одинакового слоя почвы над семенами, что обеспечивает равномерное развитие растений по всему полю. Представляет собой трехрядные секции пружинных борон, закрепленных на несущем кронштейне. Пружинные зубья изготовлены из пружинной стали 60С2 с последующей термообработкой.

Вентилятор и привод вентилятора
Специально разработанный мощный вентилятор обеспечивает необходимое давление уже на низких оборотах.
Непосредственный привод вентилятора без промежуточных соединений не требует обслуживания и очень надежен.
В зависимости от применяемого трактора-тягача и пожеланий клиентов предлагается автономный или гидравлический привод вентилятора. В приводе применяются только импортные двигатели и гидромоторы фирм «Ламбордини», «Хонда», «Янмар», «Паркер». По особому желанию клиента возможна установка отечественных двигателей.

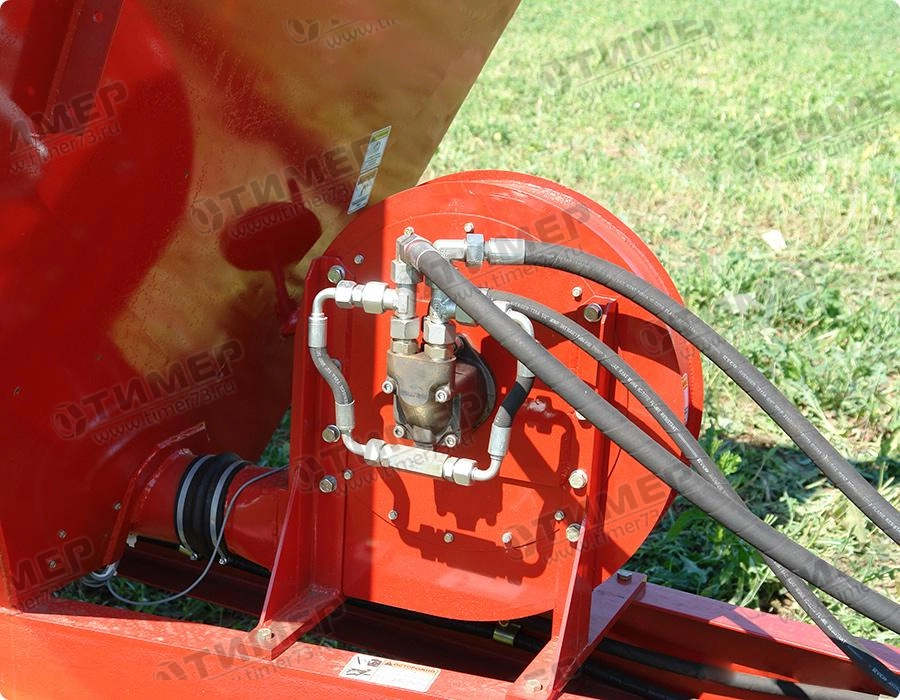

Гидропривод вентилятора рекомендуется использовать при агрегатировании с современными тракторами западного производства, которые имеют эффективную гидросистему, позволяющую поддерживать обороты гидромотора независимо от оборотов двигателя трактора.
Автономный привод вентилятора от двигателя в основном применяется при агрегатировании с тракторами отечественного производства или с тракторами меньшей мощности. Простая конструкция гидросистемы отечественных тракторов не позволяет работать с гидромотором. Автономный привод вентилятора позволяет поддерживать постоянное давление в пневмосистеме вне зависимости от оборотов двигателя трактора-тягача, что устраняет риск забивания семян и удобрений.

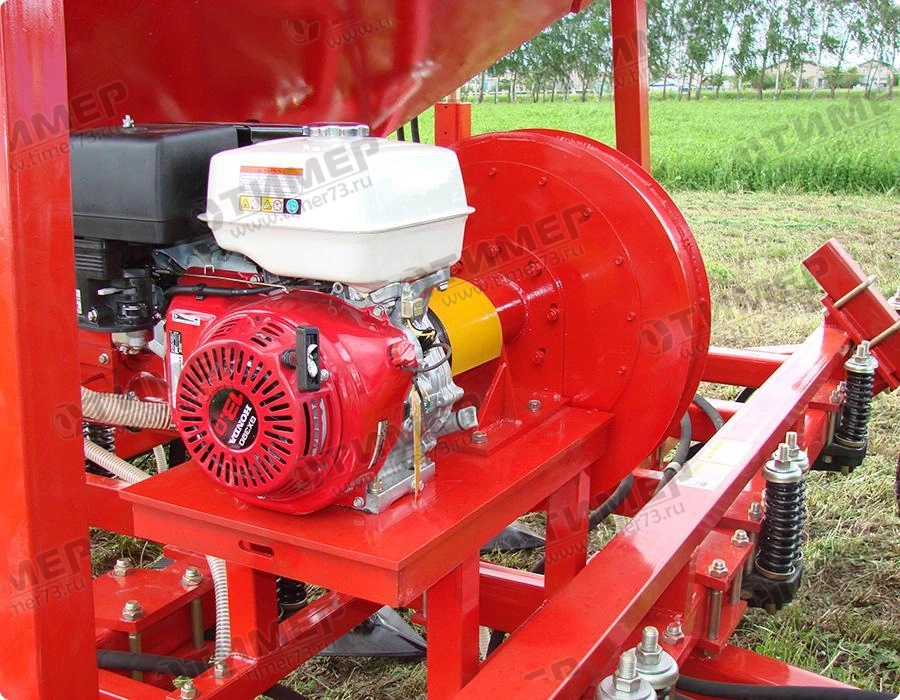

Привод вентилятора от автономного двигателя позволяет не тратить мощность двигателя трактора-тягача на привод вентилятора. В этом случае посевные комплексы могут агрегатироваться c тракторами меньшей мощности, например, с трактором К-700А.

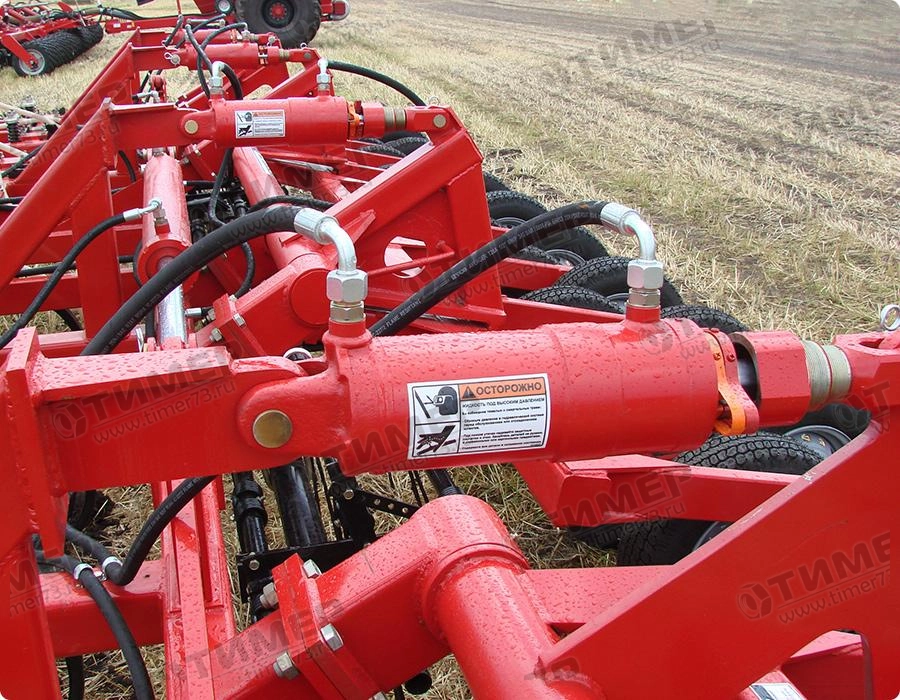

Гидрооборудование
Надежность гидрооборудования, гидрошлангов, гидроцилиндров, кранов, гидросоединений имеет определяющее значение для производительной и комфортной работы агрегата. Компания «Агромастер комплектует свои агрегаты только проверенным и импортным гидрообороудованием. Применяются гидросоединения итальянского производства с резиновым уплотняющим кольцом и гидроцилиндры с тройным уплотнением и регулировкой хода. В результате гидросистема посевных комплексов не допускает никакой утечки рабочей жидкости.

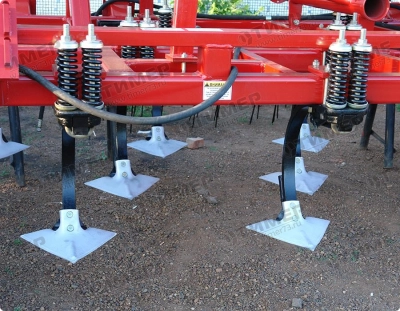

Эффективные рабочие органы

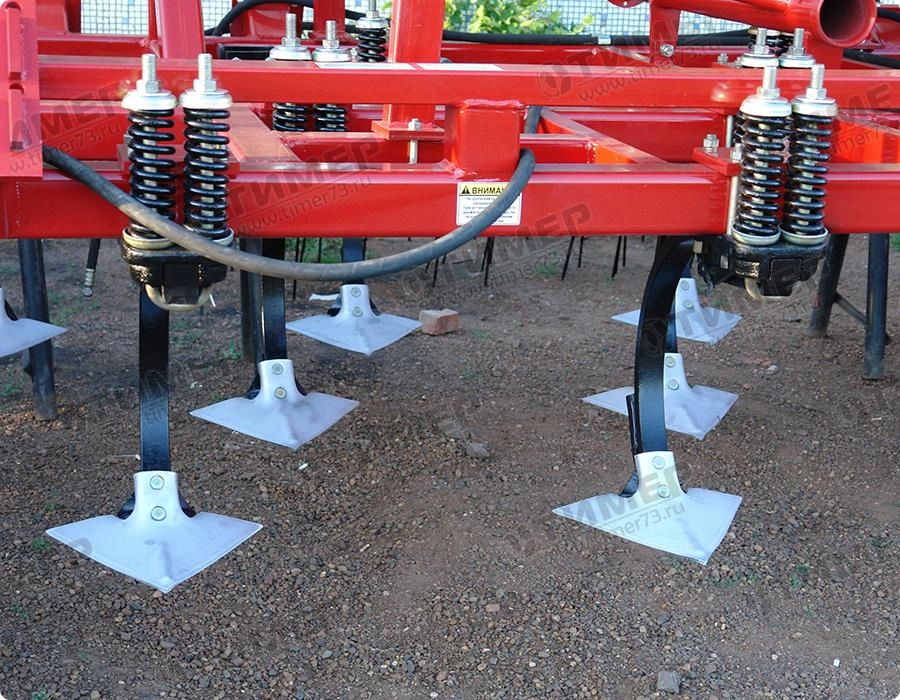

Рабочие органы — стрельчатые лапы шириной 330 мм. испанской фирмы «Bellota», немецкой компании «Freiser» и др. Мощные стойки лап имеют специальную дугообразную форму для предотвращения забивания, изготовлены из пружинной стали 50ХГ и прошли термообработку до твердости 65 единиц по Бринеллю. В процессе работы стойки совершают микроколебания, что снижает тяговое сопротивление. Массивный чугунный кронштейн изготовлен с многократным запасом прочности. Подвеска стойки на двух пружинах и пружинная стойка лап предотвращают поломку при наезде на препятствие. В процессе работы не требуется специальной регулировки рабочих органов, что максимально упрощает обслуживание.
Специальная конструкция пружинных стоек рабочих органов и кронштейнов предотвращает забивание растительными остатками даже при высокой стерне. Прекрасно работают по свежеубранному полю с разбросанной соломой. Посевные комплексы позволяют сеять по сидератам без предварительной обработки, сидераты отлично заделываются.

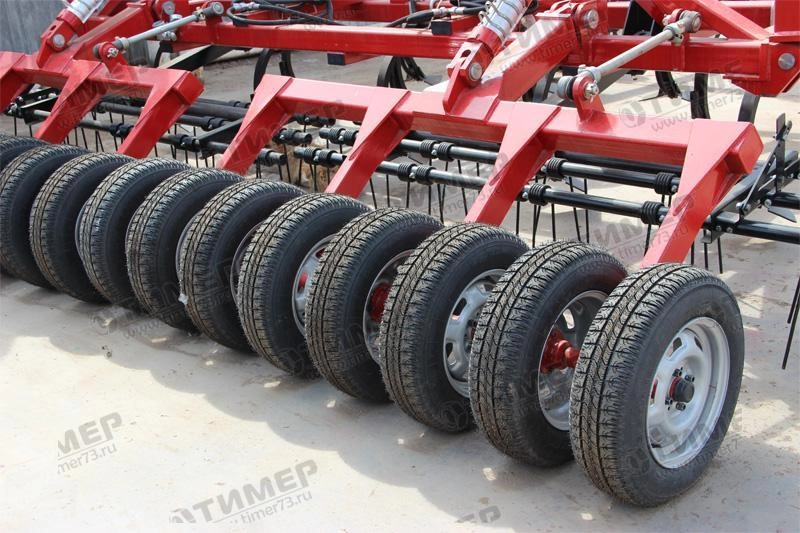

Эффективное прикатывание
При применении ресурсосберегающих технологий все растительные остатки остаются в верхнем слое почвы. Почва с большим количеством соломы и растительных остатков плохо уплотняется обычными катками. Конструкция посевного комплекса должна обеспечивать качество прикатывания при любом количестве растительных остатков и соломы на поле. Конструкция опорно-прикатывающего устройства посевных комплексов «АГРОМАСТЕР» обеспечивает интенсивное прикатывание посевов и благоприятный контакт семян с почвой. Семена в полной мере обеспечиваются капиллярной влагой, устраняется проникновение солнечного света к всходам, создаются благоприятные условия развития на начальной стадии развития растений. В результате получаются дружные и сильные всходы, закладывается основа высокого урожая.
Бункер большой емкости
Одноосная конструкция бункера оказывает в два раза меньше сопротивление, чем двухосный бункер.
Бункер разделен на два отсека с отдельными высевающими механизмами. При проведении сева можно засыпать семена и удобрения.

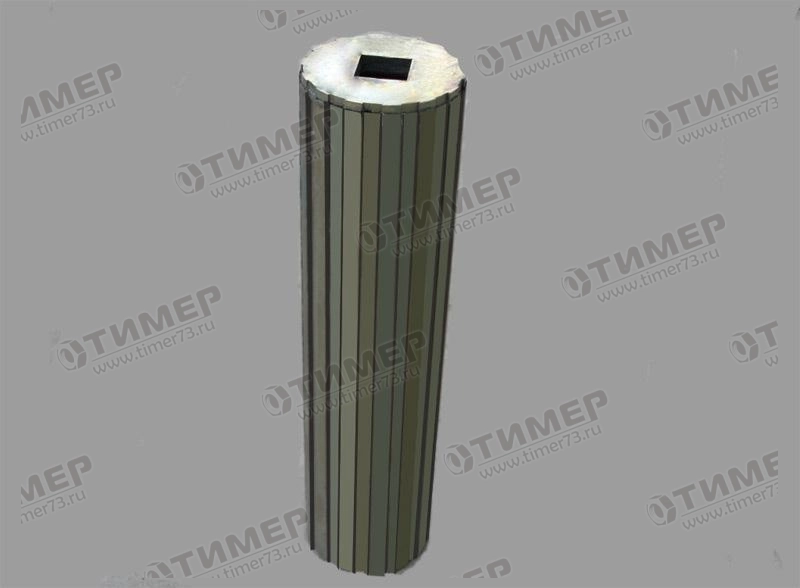

Бункер снабжен дозатором со сменными катушками, который позволяет сеять любые зерновые и мелкосеменные культуры.
Полуприцепной одноосный бункер догружает задние колеса трактора тягача, что уменьшает буксование.
Вентилятор пневмосистемы может быть с гидроприводом или с приводом от автономного дизельного или бензинового двигателя.
Легкая регулировка
Настройка глубины выполняется путем установки специальных пальцев в регулировочное отверстие переднего опорного устройства и установкой регулировочных клипс на штоке заднего подъемного гидроцилиндра.

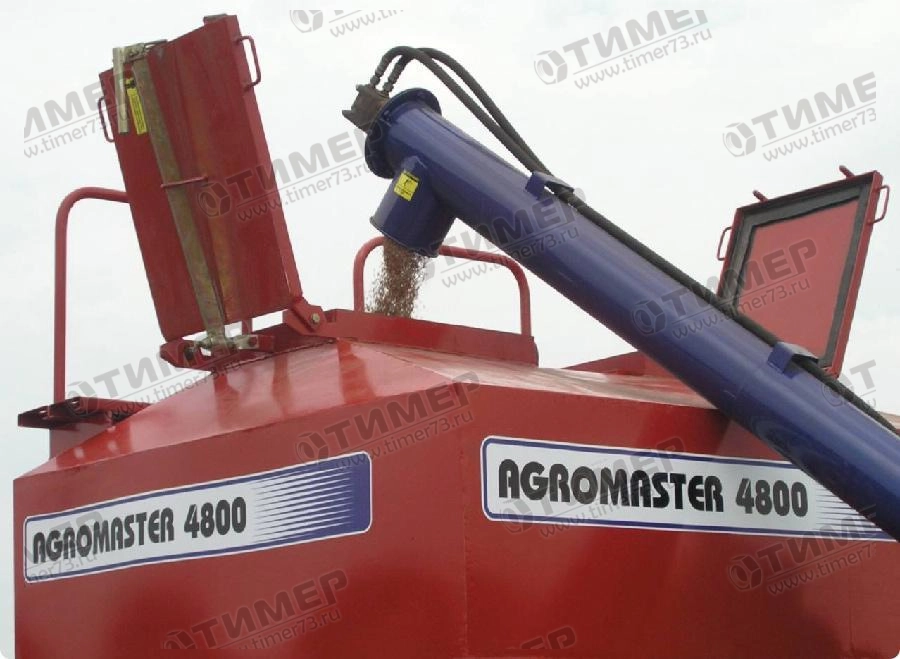

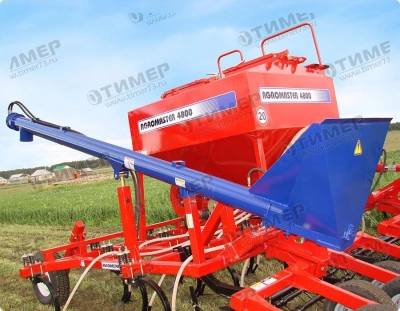

Собственный шнек-загрузчик

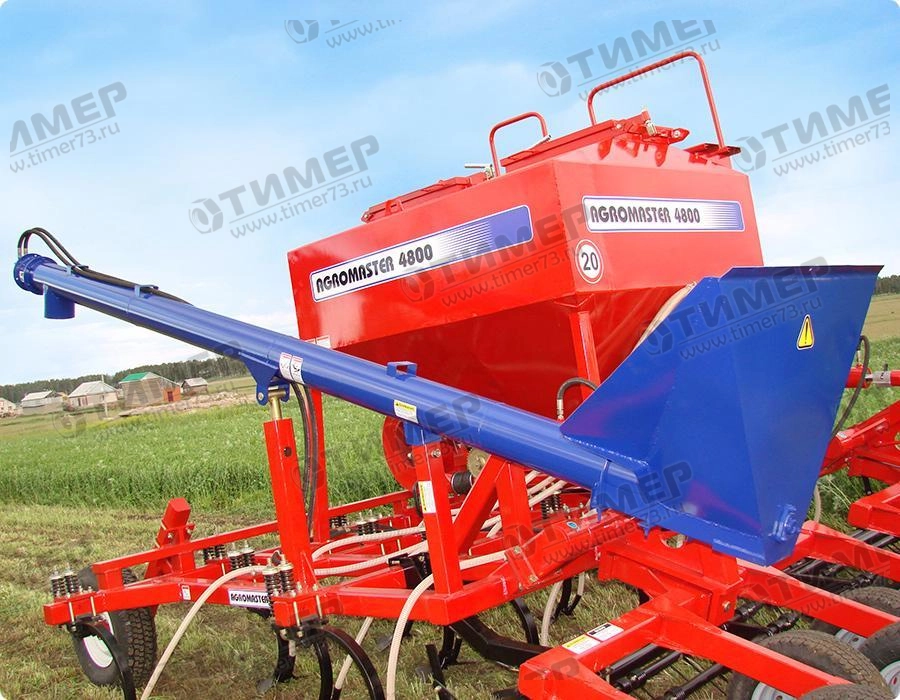

Собственный шнек-загрузчик позволяет работать без специального загрузчика семян и удобрений. Для загрузки бункера достаточно обычного самосвала.

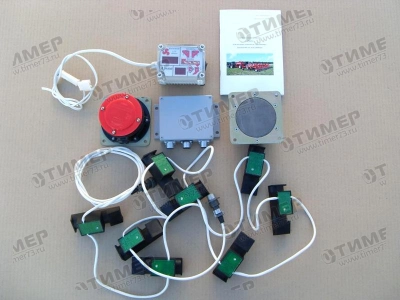

Система контроля высева "Арыш"

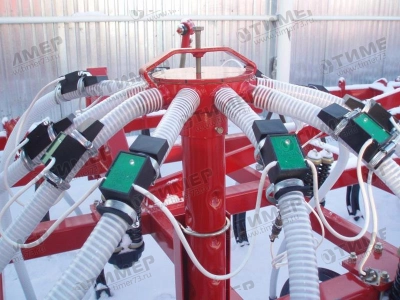

СКВ «Арыш» предназначена для контроля и индикации технологических параметров и неисправностей работы посевного комплекса, что позволяет своевременно принимать необходимые меры для обеспечения качества сева и предотвращения выхода оборудования из строя. СКВ контролирует и

• индицирует следующие технологические параметры посевного комплекса:
• низкий уровень посевного материала в бункерах 1 и2;
• включение режима «ВЫСЕВ» (вращение вала привода);
• частоту вращения вентилятора;
• номер забившегося семяпровода сошника;
• номер неисправного датчика.
• электромагнитная муфта.

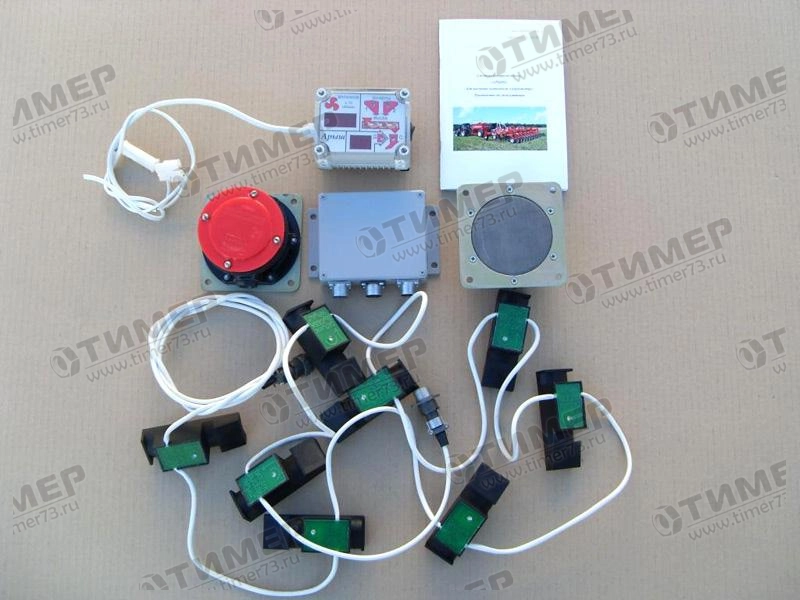

В состав системы контроля высева входят:

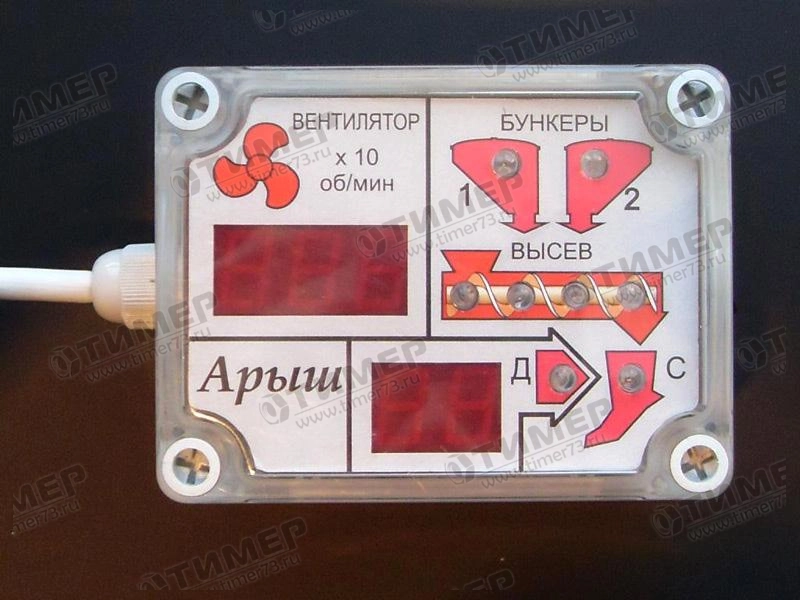

• Блок индикации(БИ), установленный в кабине транспортного средства;
• Блок сбора данных (БСД), установленный на посевном комплексе вблизи от датчиков;
• Датчик включения режима «Высев» (ДВр-1), установленный на валу высевного механизма;
• Датчик вращения вентилятора (ДВр-2), установленный на валувентилятора;
• Датчик опустошения бункера (ДБ-1 и ДБ-2), установленные в бункерах;

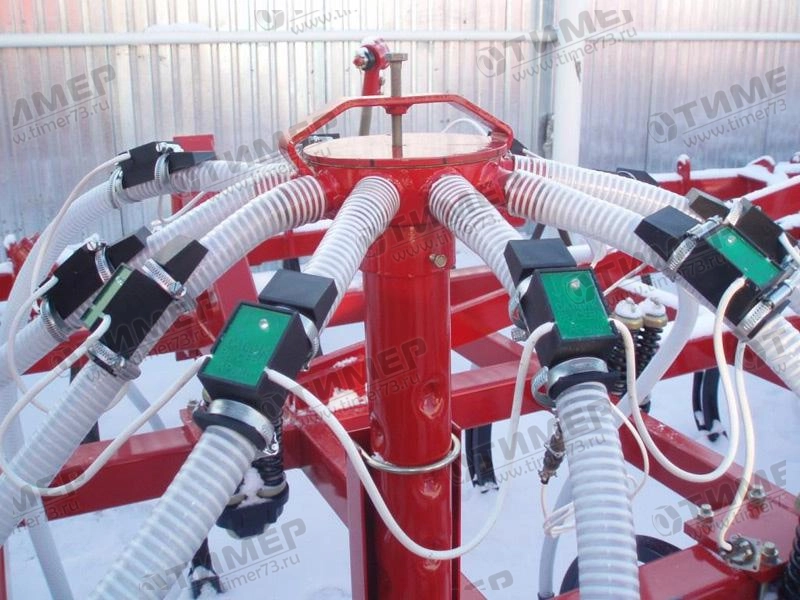

• Датчик пролета семян и нидикации
• (ДВ) – до 40 шт. (в зависимости от модификации посевного комплекса по числу сошников), установленные на семяпроводах сошников.
• Комплект соединительных кабелей.

Дополнительно комплектуются выключателем электромагнитной муфты с соединительным кабелем.

Качество агрегата и материалов
Лазерные и плазменные машины обеспечивают высокую точность при раскрое металла. Механообработка производится на высокоточном оборудовании. Каждое изделие проверяется и принимается. Готовый агрегат собирается, испытывается и проходит обкатку. Особое внимание уделено качеству материалов и комплектующих. Мы прекрасно понимаем, что качество изделия в первую очередь зависит от качества применяемых материалов и комплектующих. Используется только импортное гидрооборудование.
Доступные запчасти
В конструкции посевных комплексов «АГРОМАСТЕР» использованы доступные и качественные комплектующие, находящиеся в серийном производстве. Использованы подшипники, сальники, авторезина применяемая на автомобилях ВАЗ, УАЗ, КАМАЗ и тракторах Т-150К. Вам не придется ломать голову и простаивать в поисках оригинальных запчастей, достаточно будет просто зайти в автомагазин.

Окраска и антикоррозионная защита
Высокотемпературная окрасочная камера, КТЛ-грунтование и порошковая покраска обеспечивают качество на уровне автомобильного покрытия. Для деталей работающих в сложных условиях предусмотрена гальванизация цинком.
Сертификация
№ РОСС RU.АЯ04.А15740 — Посевной комплекс 4800. Испытания посевного комплекса проводились на культивации стерни на глубину 12 см, и на весеннем севе на глубину 4см. в агрегате с трактором МТЗ-1221. условия испытаний были типичными для зоны МИС и соответствовали АТТ. Глубина обработки соответствует требованиям ТУ. Крошение почвы (фракция до 25 мм) составило 80%, требование по ТУ — 80%. Подрезание сорных растений было полным, что отвечало требованиям ТУ (100%).

Обслуживание и сервис
Компания обеспечивает потребителей запасными частями, производит ремонт, модернизацию и расширение возможностей посевных комплексов. Срок гарантийного обслуживания 1 год.
Минимальные затраты на обслуживание
Неприхотливы в эксплуатации и обслуживании. Конструкция разработана с большим запасом прочности. Отличный сервис — это надежная и прочная техника. Благодаря продуманности конструкции, применению качественных комплектующих и износостойких материалов, комплексы «АГРОМАСТЕР» отличаются минимальностью обслуживания. Посевные комплексы «АГРОМАСТЕР» являются агрегатами, не требующими интенсивного обслуживания. Техника подобного класса имеет множество сочленений и шарнирных узлов, которые предрасположены к различного рода поломкам.
Испытания

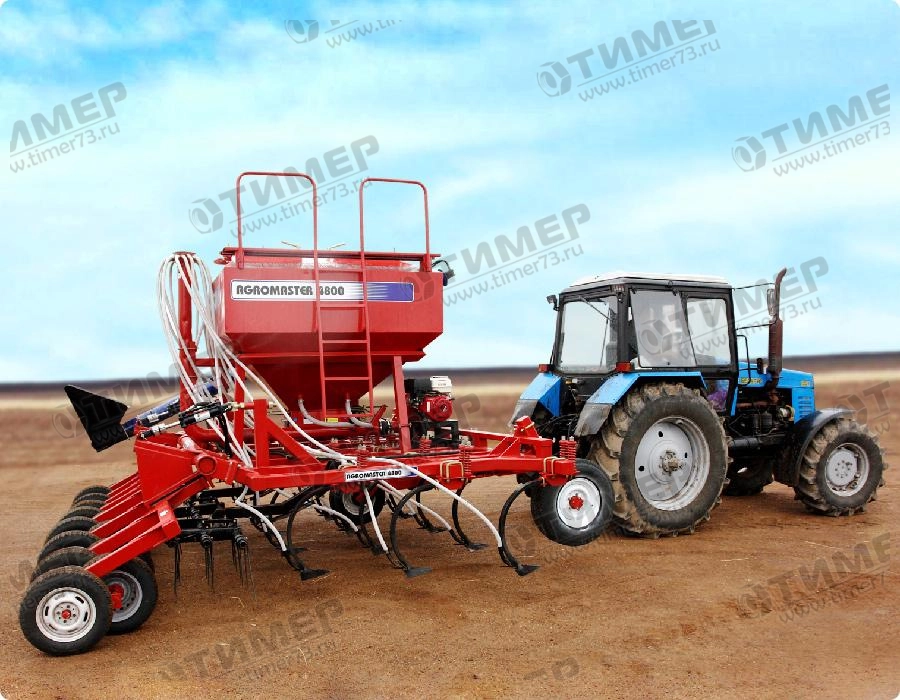

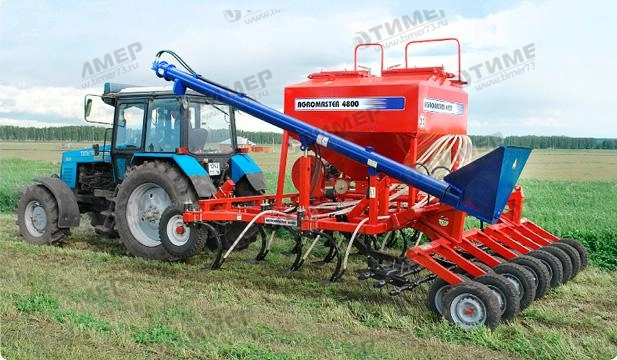

Агрегатирование. Трактор МТЗ-1221 обеспечивает устойчивое выполнение технологического процесса посевного комплекса. Загрузка трактора составила при скоростях движения 1,89 – 2,33 м/с 31,4 — 35%, при буксовании 1,4 — 1,7%.
Производительность. Производительность за 1 час сменного времени составила 4,8 га. Рабочая скорость составила 9-10 км/ч. Расход топлива 5,4 кг/га. Коэффициент надежности процесса равен 1.
Безопасность движения. Посевной комплекс «АГРОМАСТЕР-4800» хорошо приспособлен к движению с трактором МТЗ-1221. Транспортная скорость до 30 км/ч. Дорожный просвет 300мм.
Техническое обслуживание.
Предусмотрено два вида: ежесменное и сезонное. Трудоемкость ежесменного ТО 0,06 чел. час. В инструкции по эксплуатации в достаточном объеме и доступной форме излагаются все вопросы эксплуатации и технического обслуживании машины.
Заключение по результатам испытаний. Посевной комплекс «Аромастер-4800» обеспечивает выполнение технологического процесса, о чем свидетельствует коэффициент надежности технологического процесса равный 1,0. показатели качества работы соответствуют агротехническим требованиям. Посевной комплекс «АГРОМАСТЕР-4800» соответствует требованиям нормативной документации.
Испытания проведены испытательным центром «Поволжский Агротехтест Центр» г. Кинель, Самарская область. Протокол испытаний №08-61-2006 от 30.11.2006г. Сертификат соответствия № РОСС РУ.АЯ.А15740.

	АГРАТОР – 4800	АГРАТОР – 5400
Ширина захвата, м	4,8	5,4
Количество сошников, шт.	16/20	18/24
Расстояние между лентами высева, мм	300/240	300/240
Производительность, га/ч	4,8	5,4
Емкость бункера (зерно/удобрения), м3	2,0/1,4	2,0/1,4
Рабочая скорость, км/ч	10	10
Транспортная скорость, км/ч	20	20
Масса, кг	2 050	2 200
Требуемая мощность трактора, л.с.	120	150
